Việc hiểu rõ về hạ tầng vật lý không còn là nhiệm vụ riêng của các kỹ sư hệ thống mà là kiến thức cần thiết của bất kỳ nhà quản lý CNTT nào. Một trong những thành phần cốt lõi, đóng vai trò như những viên gạch xây dựng nên các trung tâm dữ liệu khổng lồ chính là Rack Server. Bài viết này sẽ phân tích mọi khía cạnh từ định nghĩa, cấu tạo vật lý đến các tiêu chuẩn kỹ thuật khắt khe nhất của loại máy chủ này.
Rack Server là gì?

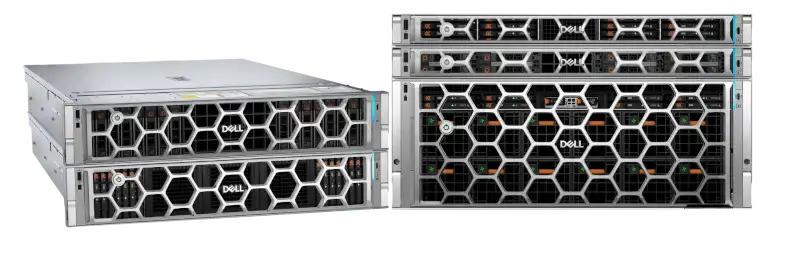

Rack Server, hay thường được gọi đơn giản là máy chủ rack, là một loại máy chủ được thiết kế để lắp đặt bên trong một khung kim loại tiêu chuẩn gọi là tủ rack. Khác với các dòng Tower Server có thiết kế thẳng đứng giống như máy tính để bàn, Rack Server có hình dạng dẹt, nằm ngang và được đo lường bằng các đơn vị kích thước tiêu chuẩn hóa.
Mục tiêu chính của thiết kế này là tối ưu hóa mật độ thiết bị. Thay vì để các máy chủ nằm rải rác chiếm diện tích sàn, Rack Server cho phép chúng ta xếp chồng hàng chục thiết bị lên nhau một cách gọn gàng, tạo thành một khối quản trị tập trung. Mỗi máy chủ trong rack là một máy tính độc lập, có tài nguyên phần cứng riêng biệt nhưng chia sẻ chung không gian hạ tầng, làm mát và nguồn điện của tủ rack đó.
Tìm hiểu về tủ Rack và tiêu chuẩn EIA-310
Để hiểu về Rack Server, trước hết chúng ta phải hiểu về “ngôi nhà” của nó – đó là tủ Rack.
Tủ rack không đơn thuần là một cái kệ sắt. Nó được thiết kế dựa trên tiêu chuẩn EIA-310 (Electronics Industries Alliance), quy định về các thông số vật lý để đảm bảo mọi thiết bị từ các nhà sản xuất khác nhau như Dell, HPE, IBM hay Cisco đều có thể lắp vừa vặn.

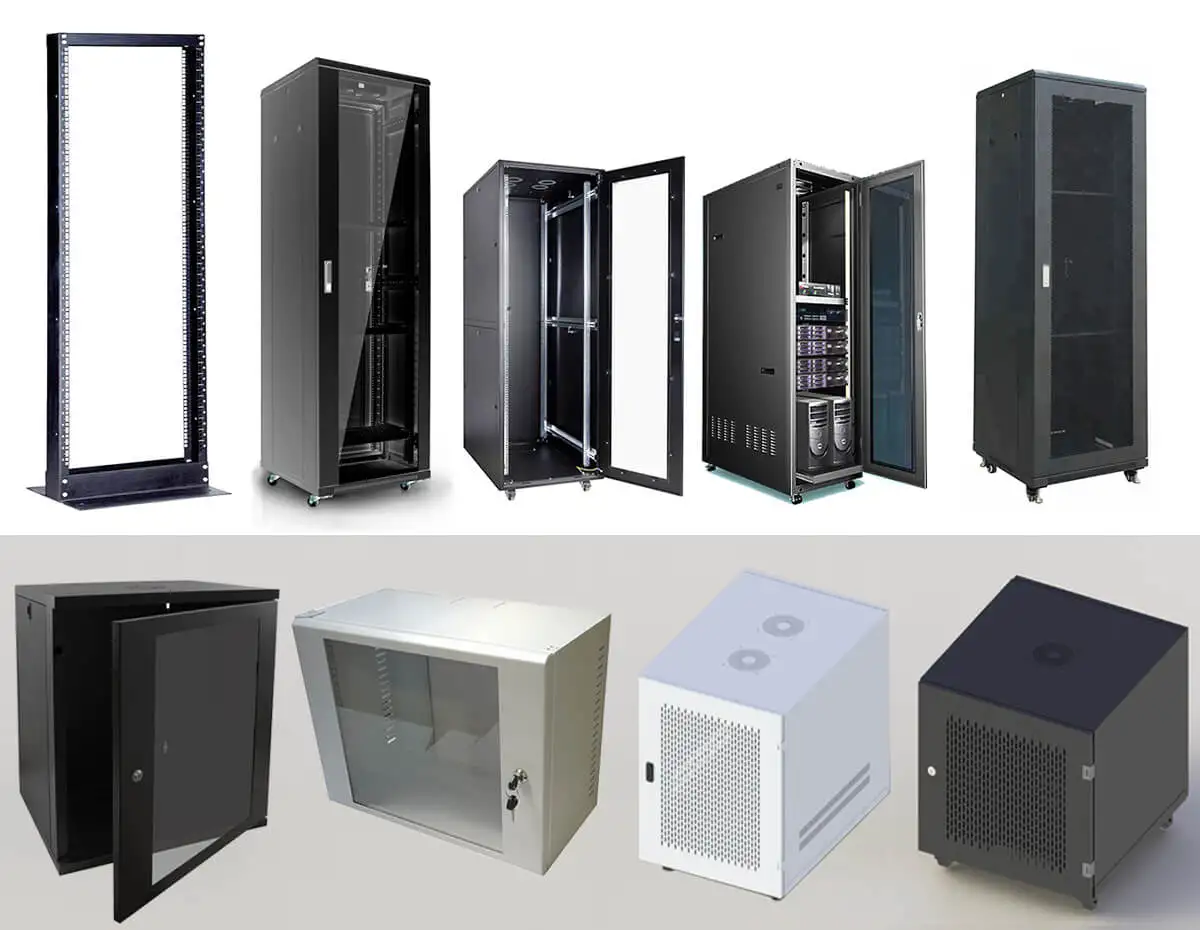

Các loại tủ Rack phổ biến
- Rack Cabinet (tủ kín): Có cửa trước, cửa sau và các tấm bên. Loại này bảo mật tốt hơn và giúp kiểm soát luồng khí tản nhiệt tốt hơn.
- Open Frame Rack (khung mở): Chỉ bao gồm các thanh trụ kim loại, không có cửa hay tấm che. Ưu điểm là tản nhiệt tự nhiên nhanh và cực kỳ dễ dàng khi thao tác cắm rút dây cáp, nhưng độ bảo mật vật lý thấp.
Chiều rộng tiêu chuẩn 19-inch
Hầu hết các tủ rack hiện nay là “19-inch rack”. Con số này ám chỉ khoảng cách giữa hai thanh gắn thiết bị (mounting rails) bên trong tủ là 19 inch (482.6 mm). Đây là tiêu chuẩn vàng của ngành CNTT toàn cầu từ nhiều thập kỷ qua.
Đơn vị U và các thông số kích thước quan trọng
Nếu “meter” là đơn vị đo độ dài thì “U” chính là đơn vị đo chiều cao của thế giới máy chủ.
U là gì?

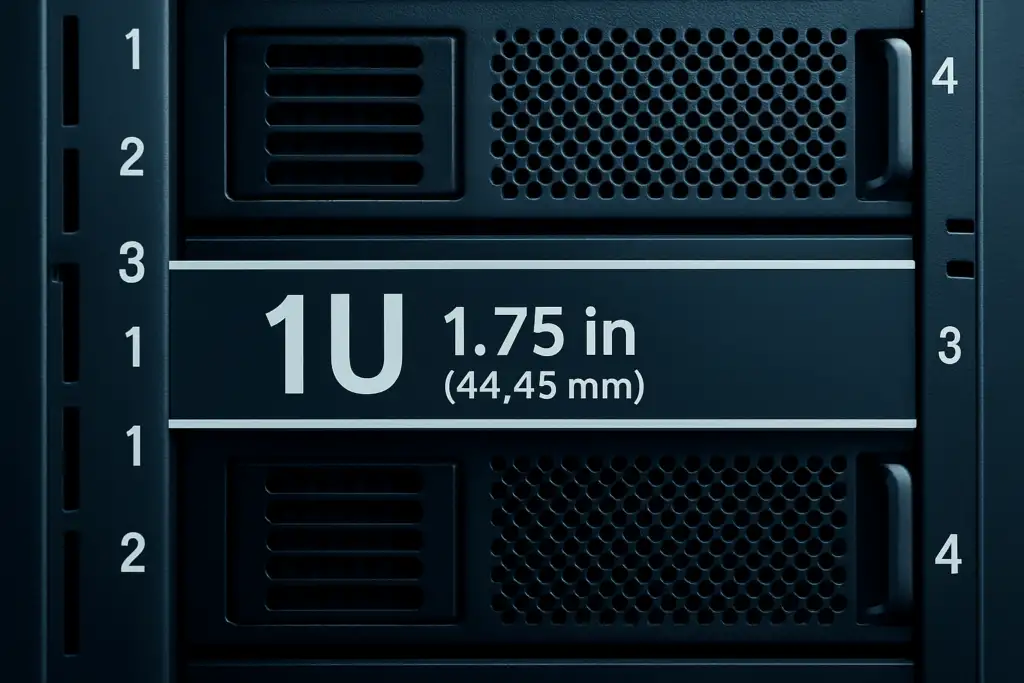

U (Rack Unit) là đơn vị đo lường chiều cao tiêu chuẩn cho các thiết bị lắp rack. Theo tiêu chuẩn EIA, 1U tương đương với 1.75 inch hay 44.45 mm. Chiều cao của một máy chủ rack luôn phải là bội số của U, ví dụ 1U, 2U, 4U.
Bảng kích thước tiêu chuẩn của đơn vị U
| Đơn vị (U) | Chiều cao (Inch) | Chiều cao (mm) |
|---|---|---|
| 1U | 1.75″ | 44.45 mm |
| 2U | 3.5″ | 88.9 mm |
| 3U | 5.25″ | 133.35 mm |
| 4U | 7.0″ | 177.8 mm |
| 12U | 21″ | 533.4 mm |
| 42U (Tiêu chuẩn) | 73.5″ | 1866.9 mm |
Chiều sâu của tủ rack (Depth)
Bên cạnh chiều rộng và chiều cao, chiều sâu là yếu tố cực kỳ quan trọng khi chọn mua tủ rack. Các máy chủ hiện đại thường có chiều sâu rất lớn (từ 700mm đến 900mm). Do đó, tủ rack thường được sản xuất với độ sâu 1000mm hoặc 1200mm để đảm bảo máy chủ không bị lòi ra ngoài và có đủ không gian cho việc quản lý cáp phía sau.
Lỗ gắn thiết bị (Mounting Holes)
Trên các thanh ray của tủ rack sẽ có các lỗ để bắt vít. Có hai loại chính:
- Square holes (lỗ vuông): phổ biến nhất hiện nay, sử dụng kèm với “cage nuts” (hạt nổ) để giữ thiết bị.
- Threaded holes (lỗ có ren): thường thấy ở các tủ rack viễn thông, thiết bị được bắt trực tiếp bằng vít vào thanh ray.
Cấu tạo chi tiết của một Rack Server
Một chiếc Rack Server dù mỏng đến đâu vẫn phải chứa đựng sức mạnh tính toán khổng lồ bên trong.
Khung máy (Chassis)
Được làm bằng kim loại chịu nhiệt và chịu lực. Chassis được thiết kế sao cho luồng không khí được quạt đẩy đi xuyên suốt từ mặt trước ra mặt sau mà không bị cản trở bởi các linh kiện.
Khay ổ cứng (Drive Bays)
Thường nằm ở mặt trước. Rack Server hỗ trợ hai chuẩn kích thước ổ cứng:
- SFF (Small Form Factor): 2.5 inch, cho phép lắp nhiều ổ cứng hơn trên cùng một diện tích mặt trước.
- LFF (Large Form Factor): 3.5 inch, dùng cho các ổ cứng dung lượng lớn. Hầu hết đều hỗ trợ Hot-swap (thay thế nóng), nghĩa là bạn có thể rút ổ lỗi ra và cắm ổ mới vào mà không cần tắt máy chủ.
Hệ thống tản nhiệt
Bên trong máy chủ là hàng loạt quạt nhỏ nhưng có tốc độ vòng quay cực lớn (RPM cao). Các quạt này tạo ra áp suất gió cực mạnh để giải nhiệt cho CPU và RAM trong một không gian cực kỳ hẹp.
Cổng quản trị từ xa (Management Port)
Một đặc điểm không thể thiếu là các cổng quản trị như iDRAC (Dell), iLO (HPE) hay IPMI. Chúng cho phép bạn điều khiển máy chủ từ xa hoàn toàn, kể cả khi máy đang tắt hoặc hệ điều hành bị treo.
Bảng so sánh toàn diện: Rack vs. Tower vs. Blade
Để biết tại sao doanh nghiệp lại ưu tiên Rack Server, chúng ta hãy nhìn vào bảng so sánh dưới đây:
| Tiêu chí | Rack Server | Tower Server | Blade Server |
|---|---|---|---|
| Hình dáng | Dẹt, nằm ngang | Đứng (như PC) | Phiến siêu mỏng |
| Không gian | Tiết kiệm, mật độ cao | Chiếm nhiều diện tích | Mật độ cao nhất |
| Tản nhiệt | Rất tốt (cần điều hòa) | Tự nhiên tốt nhất | Rất nóng, cần hệ thống lớn |
| Khả năng mở rộng | Cao, linh hoạt | Trung bình | Phụ thuộc vào khung Enclosure |
| Tiếng ồn | Rất ồn | Khá yên tĩnh | Cực kỳ ồn |
| Đối tượng | Doanh nghiệp vừa và lớn | Văn phòng nhỏ, chi nhánh | Data Center quy mô lớn |
| Giá thành đầu tư | Trung bình | Thấp | Cao (do khung Chassis đắt) |

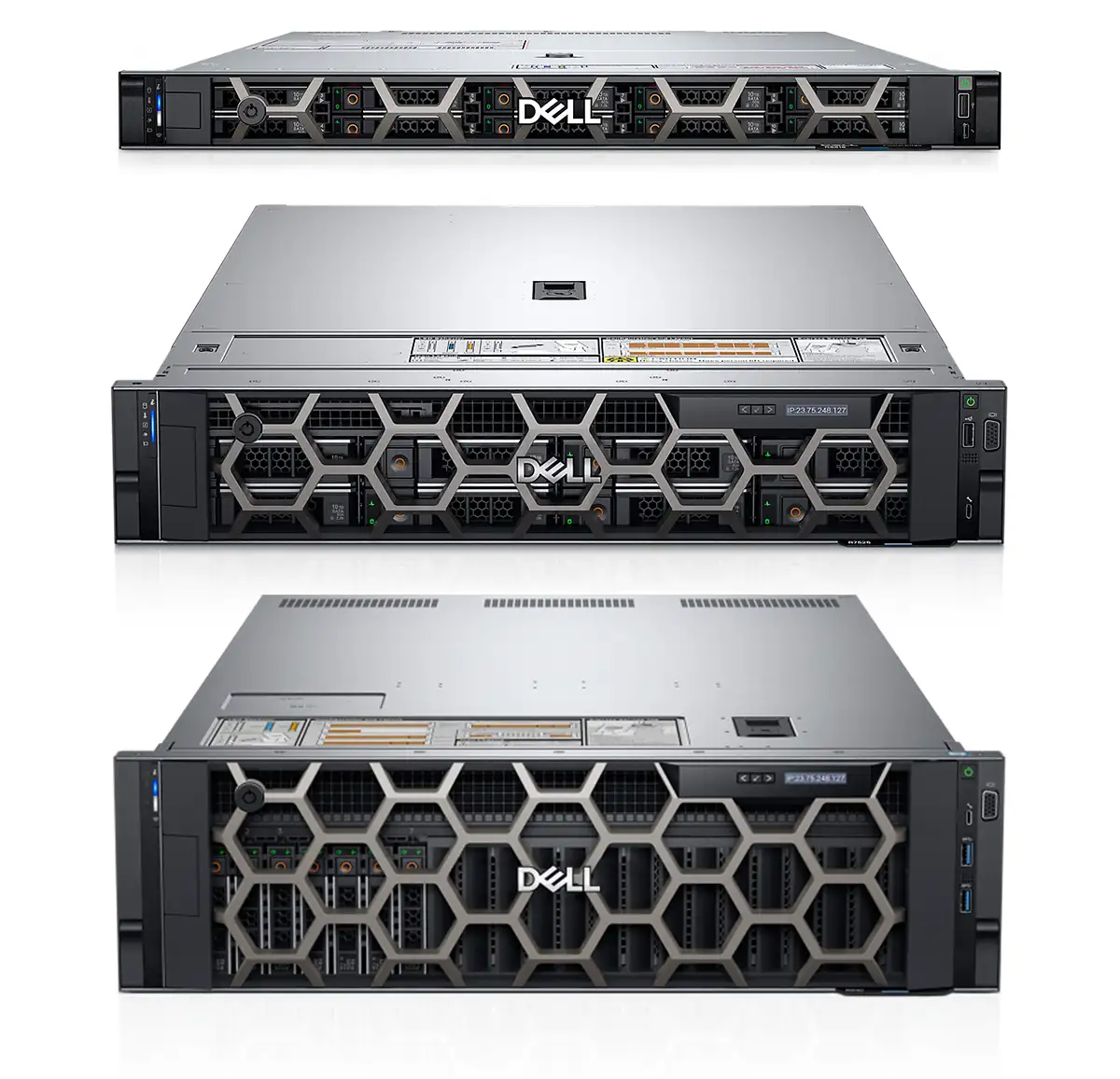

Phân loại Rack Server theo đơn vị U: Khi nào chọn loại nào?
Rack Server 1U: Tối ưu mật độ
- Ưu điểm: Chiếm ít không gian nhất. Phù hợp cho các tác vụ như Web Server, Firewall, DNS hoặc các cụm tính toán hiệu năng cao (HPC) cần hàng nghìn nút mạng.
- Nhược điểm: Khả năng mở rộng PCIe hạn chế (thường chỉ 1-2 khe), dung lượng ổ cứng thấp và quạt kêu rất to do kích thước nhỏ.
Rack Server 2U: Sự lựa chọn phổ biến nhất
- Ưu điểm: Đây là “điểm ngọt” của hiệu năng và không gian. 2U cho phép lắp được nhiều ổ cứng hơn, hỗ trợ bộ nguồn dự phòng lớn hơn và quan trọng là có thể lắp được các card mở rộng full-height (như card đồ họa GPU tầm trung).
- Nhược điểm: Chiếm gấp đôi không gian so với 1U.
Rack Server 4U và cao hơn: Sức mạnh lưu trữ và AI
- Ưu điểm: Thường được dùng làm máy chủ lưu trữ (Storage Server) với hàng chục ổ cứng LFF hoặc làm máy chủ chạy AI với nhiều GPU mạnh mẽ (NVIDIA H100, A100).
- Nhược điểm: Rất nặng và chiếm nhiều diện tích tủ rack.
Hệ thống phụ trợ: Những thành phần “làm nền” quan trọng
Một máy chủ rack không thể hoạt động hiệu quả nếu thiếu các thiết bị phụ trợ đi kèm trong tủ.

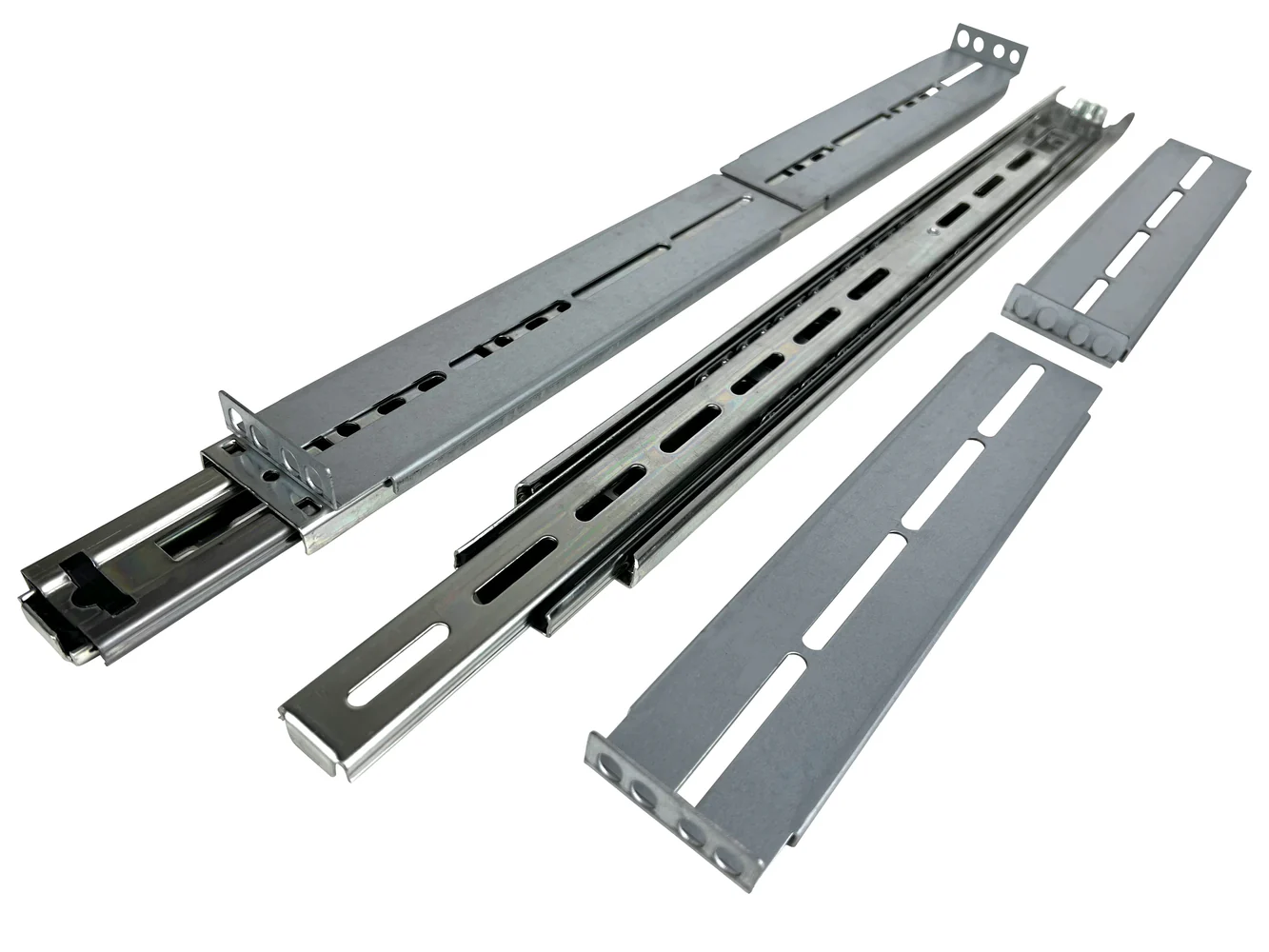

Rail Kits (Thanh ray máy chủ)
Có hai loại chính mà bạn cần phân biệt:
- Static Rails: Là các thanh sắt cố định. Để tháo máy chủ ra, bạn phải tháo vít. Loại này rẻ nhưng bất tiện khi bảo trì.
- Sliding Rails (ray trượt): Giúp bạn kéo máy chủ ra ngoài như một ngăn kéo. Bạn có thể mở nắp máy chủ để nâng cấp RAM mà không cần rút dây cáp hay tháo máy ra khỏi tủ.
PDU (Power Distribution Unit)
Thay vì sử dụng ổ cắm điện gia đình, tủ rack sử dụng PDU. PDU được thiết kế để chịu tải dòng điện lớn và có các chuẩn cắm chuyên dụng (C13, C14, C19) giúp dây nguồn không bị lỏng hay tuột ra ngoài.
Cable Management Arm (Cánh tay quản lý cáp)
Đây là một khung nhựa gắn phía sau máy chủ, giúp giữ các dây nguồn và dây mạng gọn gàng ngay cả khi bạn kéo máy chủ ra ngoài bằng ray trượt.
KVM Switch (Keyboard, Video, Mouse)
Giúp bạn quản lý 8, 16 hoặc 32 máy chủ chỉ bằng 1 bộ màn hình và bàn phím duy nhất, giúp tiết kiệm không gian tối đa trong tủ rack.
Quản trị nhiệt độ và Airflow: Nghệ thuật trong phòng máy
Trong một tủ rack 42U đầy ắp thiết bị, lượng nhiệt tỏa ra là cực lớn. Nếu không quản lý tốt, máy chủ sẽ tự giảm hiệu năng (thermal throttling) hoặc hư hỏng linh kiện.
Nguyên lý luồng khí phía trước ra phía sau
Máy chủ rack luôn hút khí lạnh từ mặt trước và đẩy khí nóng ra mặt sau. Để tối ưu hóa điều này, các trung tâm dữ liệu sử dụng mô hình Hot/Cold Aisle:
- Cold Aisle (hành lang lạnh): Các mặt trước của tủ rack đối diện nhau, nơi máy lạnh thổi khí lạnh lên.
- Hot Aisle (hành lang nóng): Các mặt sau của tủ rack đối diện nhau, nơi khí nóng được hút đi.
Tầm quan trọng của Blanking Panels
Nếu tủ rack của bạn còn trống các khoảng U, đừng để trống chúng. Hãy sử dụng các tấm Blanking Panels (tấm chắn) để lấp đầy. Nếu không có chúng, khí nóng từ mặt sau sẽ cuộn ngược lại mặt trước thông qua các khoảng trống này, làm giảm hiệu quả làm mát của máy chủ.
Hướng dẫn lắp đặt Rack Server chuyên nghiệp
Lắp đặt máy chủ vào tủ rack là một công việc đòi hỏi sự cẩn thận để tránh tai nạn cho cả người và thiết bị.
- Lập kế hoạch vị trí: Các thiết bị nặng nhất (như UPS, máy chủ 4U, Storage) nên được lắp ở dưới cùng của tủ rack để hạ thấp trọng tâm, giúp tủ ổn định và không bị đổ.
- Lắp Rail Kit: Xác định đúng số U trên thanh ray tủ rack. Đảm bảo thanh ray bên trái và bên phải nằm trên cùng một độ cao.
- Gắn máy chủ: Cần ít nhất 2 người để nâng máy chủ và trượt nó vào thanh ray. Nghe tiếng “click” để đảm bảo máy đã vào khớp an toàn.
- Đi dây cáp: Sử dụng dây buộc Velcro (thay vì dây rút nhựa) để bó các dây cáp. Điều này giúp bạn dễ dàng thay đổi dây sau này và không làm hỏng lớp vỏ dây.
- Đánh nhãn (labeling): Đây là bước quan trọng nhất. Hãy dán nhãn ở cả hai đầu dây cáp để biết sợi dây đó nối từ đâu đến đâu.
Chiến lược lựa chọn Rack Server cho doanh nghiệp 2026
Năm 2026, khi chọn mua máy chủ rack, bạn không chỉ nhìn vào giá cả.
- Dự phòng (redundancy): Luôn ưu tiên máy chủ có bộ nguồn kép (Dual PSU) và hỗ trợ RAID cho ổ cứng.
- Khả năng quản trị: Chọn các dòng máy có phần mềm quản trị từ xa tốt (iDRAC Enterprise hoặc iLO Advanced) để giảm chi phí vận hành tại chỗ.
- Tương thích công nghệ: Đảm bảo bo mạch chủ hỗ trợ PCIe Gen5/Gen6 cho các dòng card mạng tốc độ cao (100Gbps+) và RAM DDR5 để xử lý các tác vụ AI.
- Bảo hành và linh kiện: Ưu tiên các hãng có kho linh kiện thay thế sẵn tại địa phương. Với máy chủ rack, thời gian ngừng hoạt động (downtime) chính là tiền bạc.
Lời kết
Rack Server không chỉ là một thiết bị phần cứng, nó là một giải pháp hạ tầng được thiết kế để đáp ứng nhu cầu mở rộng vô hạn của thế giới số. Từ việc tối ưu hóa từng đơn vị U đến việc quản lý từng luồng khí nóng lạnh, mọi chi tiết của hệ thống rack đều hướng tới một mục tiêu duy nhất: sự ổn định và hiệu suất cao nhất.
Hy vọng bài viết này đã cung cấp cho bạn cái nhìn toàn diện và sâu sắc nhất về Rack Server, giúp bạn tự tin hơn trong việc thiết kế và vận hành hệ thống hạ tầng CNTT cho doanh nghiệp của mình.
Câu hỏi thường gặp (FAQ)
Câu 1: Tôi có thể đặt Rack Server nằm trên bàn thay vì lắp vào tủ không?
- Có thể, nhưng không nên. Rack Server được thiết kế để luồng khí lưu thông mạnh trong tủ rack. Đặt trên bàn sẽ khiến máy hút bụi nhanh hơn và tiếng ồn từ quạt sẽ làm ảnh hưởng nghiêm trọng đến môi trường làm việc.
Câu 2: Tại sao tủ rack lại thường là 42U mà không phải cao hơn?
- 42U (khoảng 2 mét) là chiều cao tối ưu để một người trưởng thành có thể thao tác ở các thiết bị trên cùng mà không cần thang quá cao, đồng thời nó cũng vừa vặn với chiều cao trần nhà và cửa ra vào của hầu hết các phòng máy.
Câu 3: Có thể lắp máy chủ Dell vào tủ rack của HP không?
- Hoàn toàn được, miễn là cả hai đều tuân thủ tiêu chuẩn 19-inch EIA-310. Tuy nhiên, bạn phải sử dụng đúng bộ Rail Kit đi kèm của chính chiếc máy chủ Dell đó.
